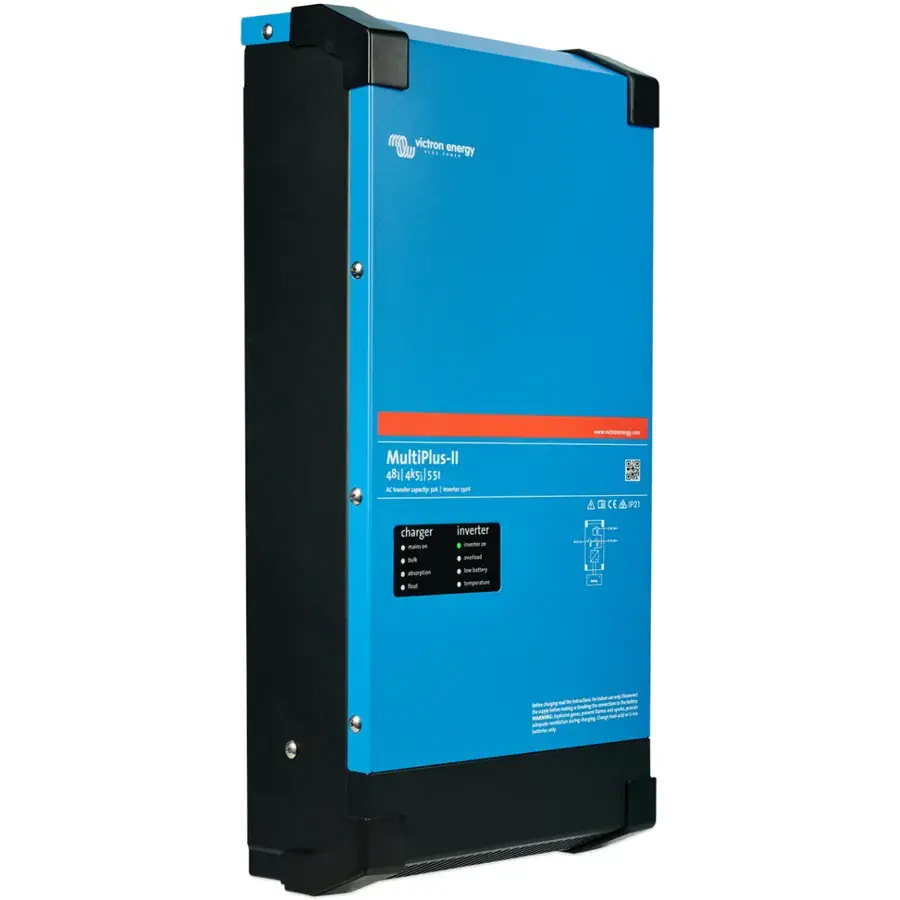

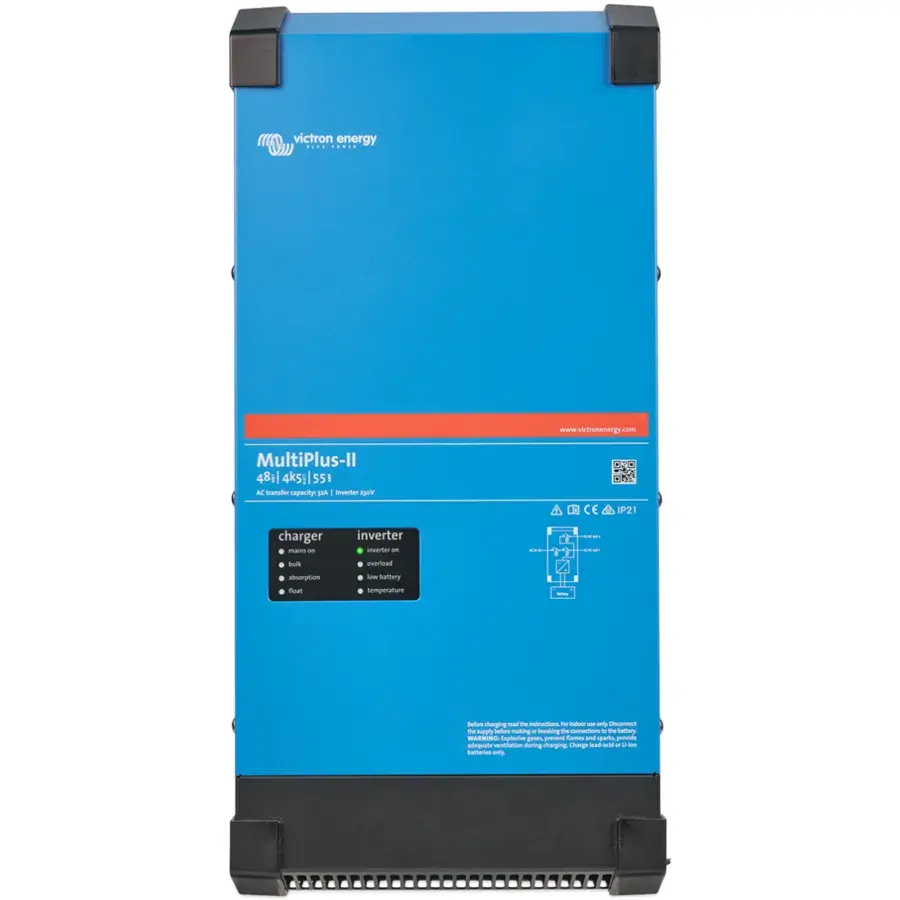

Victron Energy MultiPlus-II 48/4k5/55-32 Wechselrichter und Ladegerät

Der Victron Energy MultiPlus-II 48/4k5/55-32 ist ein multifunktionaler Wechselrichter/Ladegerät mit der Option eines externen Stromsensors, der die PowerControl- und PowerAssist-Funktionen erweitert, ideal für den Einsatz in Insel- und ESS-Systemen. Er verfügt außerdem über alle Funktionen des MultiGrid-Geräts mit integriertem Anti-Insellösungsschutz an seinem AC-Eingang - ein verbesserter Schutz, um eine unerwünschte Einspeisung in das Verteilernetz im Falle eines Netzausfalls zu verhindern.

• PowerControl und PowerAssist:
  • MultiPlus-II verhindert die Überlastung einer leistungsbegrenzten AC-Quelle, z.B. eines strombegrenzten Stromanschlusses oder Generators. Wenn eine große Last die AC-Eingangsquelle überlastet, wird der Ladestrom zur Batterie (PowerControl) in der ersten Stufe automatisch reduziert. Die Energie zum Laden wird zur Versorgung der AC-Geräte verschoben. In der zweiten Stufe wird die AC-Eingangsquelle durch den aus der Batterie entnommenen Strom verstärkt (PowerAssist). Der AC-Ausgang erhält Energie von der AC-Quelle und der Batterie (Wechselrichter) zusammen.
• Solarenergie:
  • AC-Strom kann auch bei einem Netzausfall verfügbar sein. MultiPlus-II kann sowohl in Inselsystemen als auch in PV-Anlagen eingesetzt werden, die fest an das Verteilnetz angeschlossen sind. Der MultiPlus-II ist nicht mit einem PV-Generatoreingang ausgestattet, sondern ist für den Betrieb mit MPPT-Reglern (DC-Kopplungssysteme) oder netzgekoppelten Wechselrichtern (AC-Kopplungssysteme) am AC-Eingang und/oder AC-Ausgang ausgelegt.
• Ein AC-Eingang:
  • Das MultiPlus-II ist mit einem AC-Eingang für den Anschluss an das Verteilernetz oder z. B. an einen Generator ausgestattet. Wenn zwei AC-Eingänge erforderlich sind, wählen Sie das Quattro-Gerät.
• Zwei AC-Ausgänge:
  • Der Hauptausgang AC1 gewährleistet eine unterbrechungsfreie Stromversorgung. Im USV-MultiPlus-II-Modus übernimmt er zum Beispiel bei einem Netz- oder Generatorausfall die Stromversorgung der angeschlossenen Geräte (in weniger als 20 Millisekunden). Der zweite AC-Ausgang ist nur funktionsfähig, wenn der AC-Eingang (Verteilungsnetz/Generator) verfügbar ist. Daher kann eine Last, die die Batterien schnell entladen würde, wie z. B. ein Warmwasserbereiter, an diesen Ausgang angeschlossen werden und wird nur von der Wechselstromquelle gespeist.
• Praktisch unbegrenzte Leistung durch Parallel- und Dreiphasenbetrieb:
  • Bis zu 6 MultiPlus-II-Geräte können parallel betrieben werden, um eine höhere Leistung zu erzielen. Drei Geräte desselben Typs können für den dreiphasigen Betrieb mit Phasenverschiebung konfiguriert werden, bis zu 6 Geräte parallel können eine einzelne Phase bilden. Ein dreiphasiges System kann somit aus bis zu 18 Geräten mit einer kombinierten Dauerausgangsleistung von 75kW/90kVA und einer Ladekapazität von 1200A bestehen.
    Die Modelle MultiPlus-II 8k, 10k und 15k können nur parallel geschaltet werden, wenn ein externer AC-Umschalter verwendet wird.
• ESS - Energiespeichersysteme:
  • Der MultiPlus-II ist ein Schlüsselelement im ESS-System von Victron Energy und bietet die Flexibilität, mit MPPT-Solarreglern oder netzgekoppelten PV-Wechselrichtern kombiniert zu werden.
• Konfiguration, Überwachung und Steuerung des Systems vor Ort:
  • Die Einstellungen können mit der VEConfigure-Software geändert werden (PC oder Laptop und MK3-USB-Schnittstelle erforderlich).
• Fernkonfiguration und -überwachung:
  • Installieren Sie einen Cerbo GX oder ein anderes GX-Gerät, um eine Verbindung zum Internet herzustellen. Die Betriebsdaten können auf der VRM (Victron Remote Management) Website kostenlos gespeichert und angezeigt werden. Sobald eine Verbindung zum Internet besteht, kann aus der Ferne auf das System zugegriffen und die Einstellungen geändert werden. Es stehen mehrere Überwachungs- und Steuerungsoptionen zur Verfügung: Cerbo GX, Ekrano GX, Color Control GX, Venus GX, Laptop, PC, Bluetooth (mit optionalem VE.Bus Smart Dongle), Battery Monitor, Digital Multi Control Panel.
• Vierstufiges adaptives Ladegerät mit zwei Ausgängen für die Batterieladung:
  • Der Haupt-Gleichstromausgang bietet eine leistungsstarke, vollständige Batterieladung über ein "adaptives Ladesystem". Die Software steuert den dreistufigen automatischen Ladevorgang entsprechend dem Zustand der Batterie und fügt eine vierte Ladestufe hinzu - die Erhaltungsladung. MultiPlus-II ist für das Laden aller Arten von Bleisäure-, Alkali- und Lithiumbatterien ausgelegt.
• Systemkonfiguration:
  • Bei einer einfachen Installation, z. B. einer UPS, kann die Einrichtung in wenigen Minuten mit den DIP-Schaltern am MultiPlus-II oder der Software VE.Configure 3 und einem PC vorgenommen werden. Parallele und dreiphasige Anwendungen können mit der VE.Bus Quick Configure Software (bis zu drei Einheiten) oder komplexere Systeme mit der VE.Bus System Configurator Software (über drei Einheiten) und einem PC konfiguriert werden.
    Netzunabhängige und hybride PV-Anlagen zur Unterstützung des Eigenverbrauchs und einer größeren Energieunabhängigkeit, die netzgekoppelte Wechselrichter und/oder MPPT-Solarladegeräte umfassen, können mit der Software VE.Configure 3 mit den entsprechenden Assistenten konfiguriert werden (spezielle Funktionen für spezifische Anwendungen).
  • MultiPlus-II verfügt über mehrere programmierbare Relais und Hilfskontakte für eine Vielzahl von Zusatzfunktionen. Sie können die Basissoftware VE.Configure 3 sowie weitere Software für Konfigurationsoptionen kostenlos unter https://www.victronenergy.com/support-and-downloads/software herunterladen (Sie benötigen eine PC-Kommunikationsschnittstelle MK3-USB für die oben genannte Software).

• Ausgangsspannung: 230 V AC ± 2% Frequenz: 50 Hz ± 0,1%
• Eingangsspannung: 187-265 V AC, Frequenz: 45-65 Hz
• Dauerleistung bei 25ºC: 4 kW
• Spitzenleistung: 7 kW / 1 min
• Zeitlich begrenzte Leistung (Kaltstart): 4,5 kW/2 h, 6 kW/25 min.
• Übertragungsstrom: 32 A
• Max. Wirkungsgrad: 95%
• Eigenverbrauch: max. 20 W
• Eigenverbrauch im Modus "Search": 8 W
• Betriebstemperaturbereich: -40 bis +65 °C (Lüfterkühlung)
• Luftfeuchtigkeit (nicht kondensierend): max. 95%
• Gewicht: 21,4 kg
• Abmessungen: 590 x 275 x 149 mm
